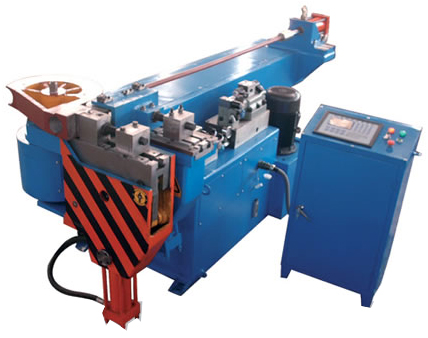

W27YPC微電腦液壓彎管機 |

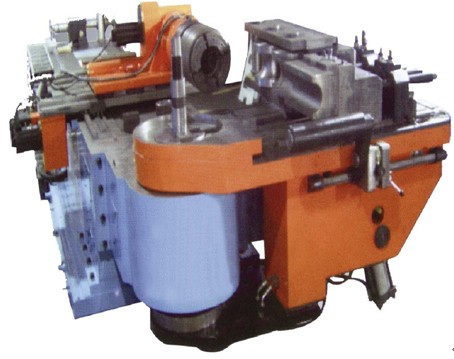

W28K三座標立體彎管機 |
|
|
|
| ● 機床機頭部位和床身部位加強筋設計，并經退火處理消除內應力，整體有足夠的強度和剛性防永久性變形。● 傳動主軸裝配時直接從機頭上部插入，安裝精準，維護方便。彎管主軸與傳動鏈輪整體鍛造整體加工，整體滾齒，無鍵聯接，受力均勻，由雙油缸驅動，轉臂在接近彎曲設定的角度值前液壓系統自動節流緩沖。極大的提高了彎曲精度，快速復位接近始點設有節流緩沖，極大的提高了復位精度和工作效率（是國內唯一采用該結構的廠家）�！� 夾緊系統采用下沉式四連桿升降增力機構，彎曲成品后，夾頭下沉至轉臂內，更便于裝卸及空間彎管（成品在重力下自然下落，卸管方便）�！� 微電腦控制器可預置16種彎曲角度，可利用腳踏開關一次性完成整個工藝流程，液壓夾緊液壓壓料、液壓彎管、液壓輔推、液壓抽芯，含特殊附件防皺裝置。六只油缸（可增加小車送料和空間轉角功能）。 |
|
產品名稱，參數 |
W27YPC微電腦液壓彎管機 |
|
W28K三座標立體彎管機 |
|
60 |
76 |
89 |
114 |
121 |
168 |
219 |
273 |
325 |
402 |
|
最大彎管規格 |
mm |
Φ60*5 |
Φ76*6 |
Φ89*8 |
Φ114*8 |
Φ121*8 |
Φ160*14 |
Φ219*16 |
Φ273*18 |
Φ325*20 |
Φ402*25 |
|
管材的屈服極限 |
mpa |
|
|
|
|
|
≤245 |
≤245 |
≤245 |
≤245 |
≤245 |
|
最小彎管規格 |
mm |
Φ10 |
Φ15 |
Φ20 |
Φ30 |
Φ30 |
Φ60 |
Φ76 |
Φ89 |
Φ114 |
Φ159 |
|
最大彎曲半徑 |
mm |
R300 |
R400 |
R450 |
R550 |
R600 |
R800 |
R1000 |
R1200 |
R1500 |
R1800 |
|
最小彎曲半徑 |
mm |
R50 |
R60 |
R80 |
R100 |
R150 |
R200 |
R250 |
R300 |
R350 |
R400 |
|
標準芯桿長度 |
mm |
2500 |
3000 |
4000 |
5000 |
6000 |
6000 |
8000 |
9000 |
10000 |
12000 |
|
最大彎曲角度 |
度 |
195 |
195 |
195 |
195 |
195 |
195 |
195 |
195 |
195 |
195 |
|
彎曲速度（B軸） |
r/min |
3 |
2.6 |
2.0 |
1.25 |
1.1 |
0.72 |
0.45 |
0.3 |
0.2 |
0.1 |
|
返回速度 |
r/min |
4 |
5 |
4 |
3.2 |
2.9 |
2.2 |
1.8 |
1.4 |
1.2 |
1.0 |
|
小車 |
送進速度（Z軸） |
m/min |
0-30 |
0-30 |
0-30 |
0-25 |
0-25 |
0-20 |
0-20 |
0-10 |
0-10 |
0-10 |
|
空間轉角速度（C軸） |
r/min |
0-20 |
0-20 |
0-15 |
0-10 |
0-10 |
0-8 |
0-6 |
0-4 |
0-2 |
0-2 |
|
機器重量復精度 |
B、C軸 |
度 |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
±0.2 |
±0.2 |
±0.2 |
|
Z軸 |
mm |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
±0.2 |
±0.3 |
±0.4 |
±0.5 |
±0.8 |
|
液壓系統工作壓力 |
mpa |
≤8 |
≤12 |
≤12 |
≤14 |
≤16 |
≤16 |
≤18 |
≤20 |
≤25 |
≤25 |
|
油泵額定壓力 |
mpa |
12 |
16 |
16 |
21 |
21 |
21 |
25 |
25 |
25 |
25 |
|
油泵電機功率 |
KW |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
30 |
45 |
55 |
75 |
|
機器外形（長*寬*高） |
m |
3*1.2*1.1 |
4*1.5*1.2 |
5.5*1.7*1.3 |
6*1.8*1.5 |
7*1.9*1.5 |
8*2.1*1.6 |
9.5*2.2*1.8 |
11*2.5*2 |
12*2.9*2.2 |
14*3.5*2.5 |
|
機器重量 |
kg |
1400 |
2000 |
4000 |
5000 |
6000 |
15000 |
20000 |
26000 |
32000 |
40000 |
|
---------------------------------------------------------------------------------------------------------------
|
|
| 該機系冷態彎管機．即在室溫下不加任何填料而采用芯棒或不用芯棒彎曲管子的一種成形設備．可彎曲各種符合規定的平面管與空間管，更換模具后．可以彎制各種圓鋼、角鋼、槽鋼等型材。適用于造船、鍋爐、石油、化工、航空、金屬結構及機械制造諸行業。該機為全液壓傳動，各動作均由電氣集中控制。整機結構合理，性能可靠。操作靈活，維護方便，是金屬管材、型材彎曲成形的理想設備 |
|

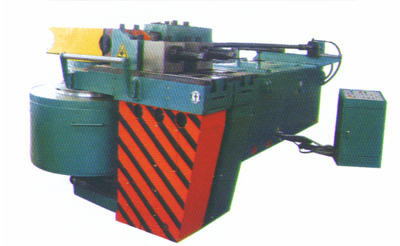

W27Y-159*14
|
| 機器型號 |
單位
|
W27Y-159*14
|
W27Y-219*8
|
Y27Y-219*18
|
|
彎曲最大管材(直徑*壁厚）
|
mm
|
159*14
|
219*8
|
219*18
|
| 管材屈服極限 |
mpa
|
≤245
|
≤245
|
≤245
|
| 最大彎曲角度 |
o
|
195
|
195
|
195
|
| 最大規格管材最小直徑 |
mm
|
480
|
650
|
660
|
| 彎曲半徑范圍 |
mm
|
250-800
|
250-800
|
400-1000
|
| 夾塊、滾輪行程式 |
mm
|
180
|
180
|
250
|
| 彎曲速度 |
r/min
|
0.4
|
0.4
|
0.5-0.85
|
| 回程速度 |
r/min
|
0.37
|
0.37
|
1-2
|
| 標準芯棒長度 |
mm
|
4500
|
4500
|
6000
|
| 芯棒油缸行程 |
mm
|
320
|
45
|
45
|
| 液壓系統工作壓力 |
mpa
|
14(140)
|
14(140)
|
26.5(265)
|
|
油泵
|
型號
|
Type
|
CB-H50C-FL
|
CB-H50C-FL
|
63SCY14-1
|
|
壓力
|
mpa
|
14(140)
|
14(140)
|
32(320)
|
|
流量
|
L/min
|
73.5
|
73.5
|
9.2
|
|
電機
|
型號
|
Type
|
Y180L-4
|
Y180L-4
|
J03-L-200M-4
|
|
功率
|
kw
|
22
|
22
|
40
|
|
轉速
|
r/min
|
1470
|
1470
|
1470
|
| 外形尺寸
長*寬*高 |
mm
|
6150*2400*1520
|
6300*2400*1640
|
9856*4590*1660
|
| 整機重量 |
kg
|
13500
|
14000
|
26590
|
|
----------------------------------------------------------------------------------------------
|
 |

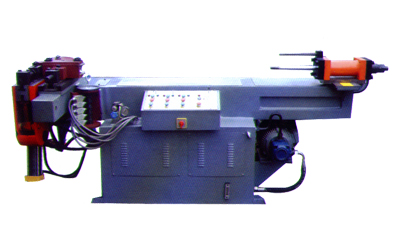

W27Y-60A
|
| w27Y—60A型彎管機是我廠八十年代引進的德國系列產品之一。該機最大特點轉臂部位整體鑄造速體加工，下沉四聯桿增加機構夾管，凸輪定位，自動彎管。成品后夾頭自動松開下沉。成品在重力下自然下落。液壓夾管、液壓壓料、液壓抽芯。設有機械放大角度顯示表，可預置4種角度(在同一根管子上可連續彎制4種不同角度)。德系化產品穩定可靠。
機器出廠前連續運轉十小時無問題發貨。 |
|
名稱
|
數值
|
單位
|
備注
|
|
最大彎管能力
|
Φ60X5
|
mm
|
A3
|
|
最大彎曲半徑
|
300
|
mm
|
可加長
|
|
最小彎曲半徑
|
10
|
mm
|
|
|
主電機功率
|
5.5
|
kw
|
960r/mm
|
|
機床重量
|
1500
|
kg
|
約
|
|
|
| ---------------------------------------------------------------------------------------------- |
|
彎管機模具及配件
|
 |
 |
 |
 |
|
防皺塊
|
防皺塊
|
特供材料
|
彎管模
|
|
----------------------------------------------------------------------------------------------
